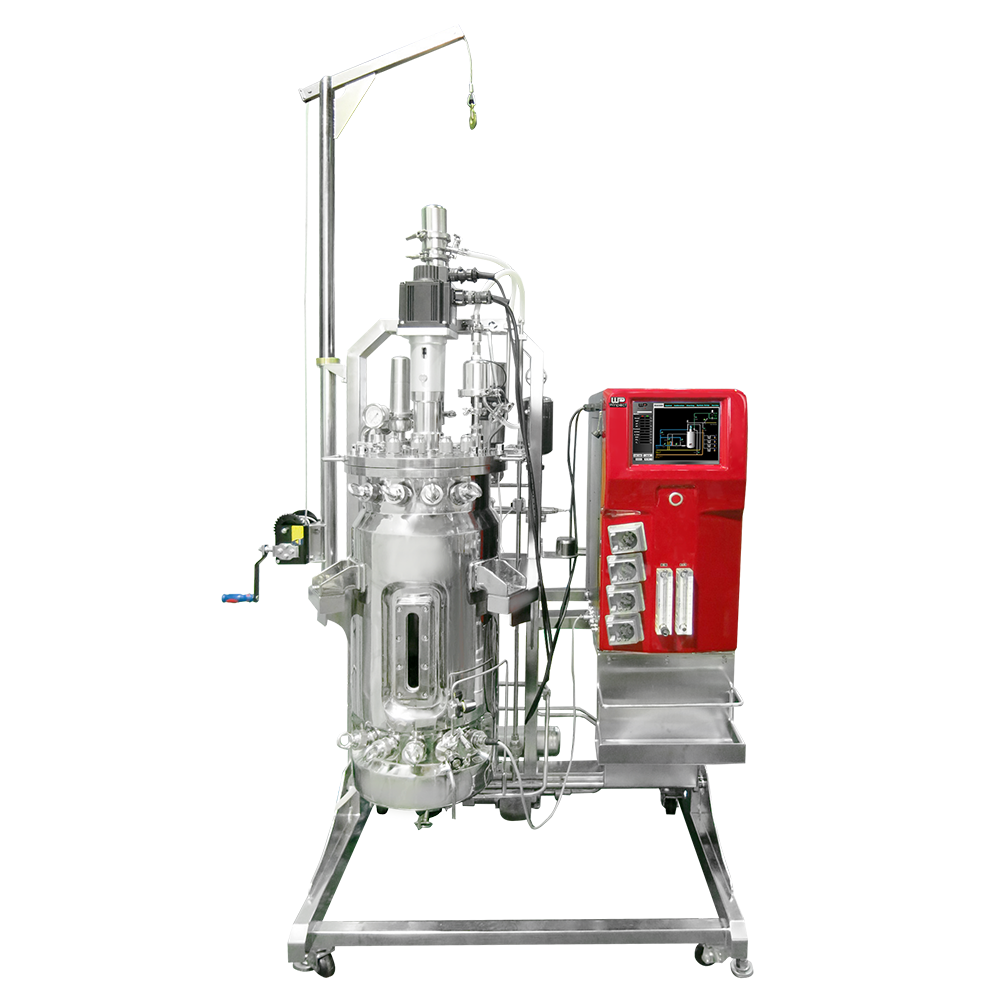

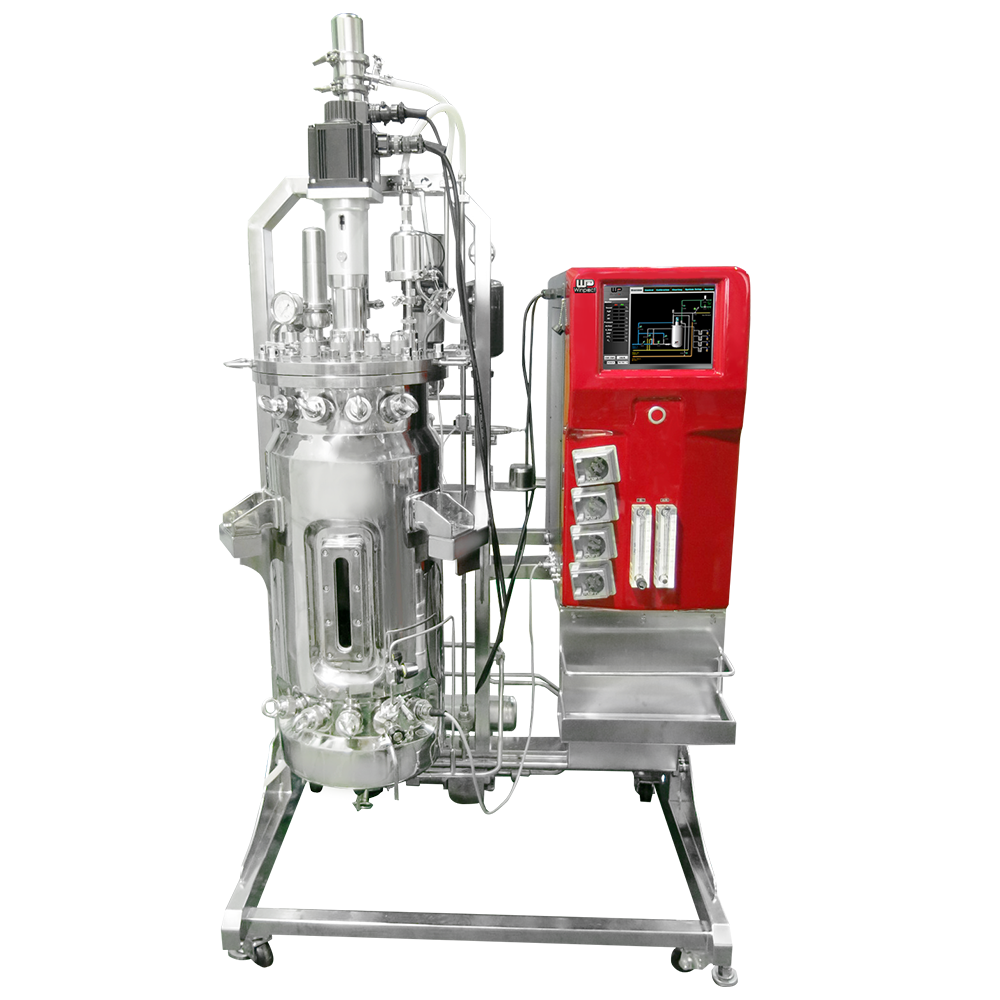

Winpactは今すぐご利用いただけます実験及び生産段階のPilot Scale 定置滅菌SIPバイオリアクター/發酵タンク/酦発酵タンク、あなたのニーズに満足出来る大規模発酵効果になる。当社の標準SIP(Sterilization in Place)定置滅菌バイオリアクター/定置滅菌SIPバイオリアクター/發酵タンク/酦発酵タンク には高品質な性能と優れた互換性機能を持ちます、すべて標準的な生物処理の仕組みがございます。当社の製品設計は、低ランニングコストを提供しています、と同時に高出力・自動化を維持しております。我々は現在提供しています30Lから1000L迄の標準容量発酵タンク、ユーザーは使用選択可能です。1000L以上容量には、取り寄せで製作可能の事になります。
B1.Motor - Manual or automatic control of constant agitation speed.
B2.Stainless Steel - Vessel Special designed heating jacket provides better heating efficiency
B3.Peristaltic Pump - Uses four Watson Marlow built-in peristaltic pumps for all your feeding needs
B4.Control Station - Large screen and graphical user interface
Major Science SIP Fermentation Systems

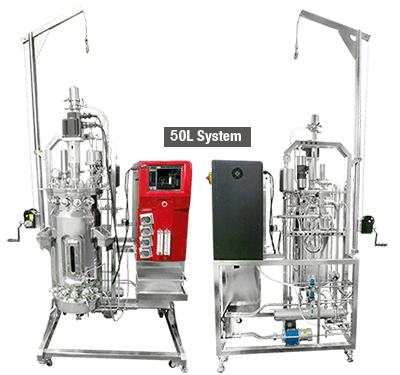

- 30Lと50L二タイプの容量はユーザー使用選択なる
- 最大攪拌速度範囲は1,200 rpm
- ステンレス製二重ジャケットタンクの材質で優れた温度制御を提供します
- ABS洗練されたインテリジェントコントローラパネル取り付けられました
- 新開発のLinuxソフトウェア・インターフェースでウイルスの侵入を遮断するに役立つ、しかも操作簡単です
- 内蔵の高性能熱交換器は、消毒槽を提供し、電力の預算にも大幅に節約なる
- 多様化の選択装置を取付ける可能し、システンムを拡張する事は出来ます、発酵プロセスの効率を向上なります
- オペレーティングプラットフォームベースには車輪が付いている、簡単に機器の移動が出来ます
 |
 |
 |
| Four-staged DO cascade | ||
 |
||
| 15-Step programmable PID control | グラフィカルオペレーションガイダンス | マニュアルとプログラム制御が一目で動作する簡単です |
 |
 |
 |
| One-Touch automatic sterilization for vessel and system tubing | オンライン校正システムとシステムのフィードバック | システムが展開する任意の機器のいくつかのタイプで使用することができます |
* 予告なく仕様の詳細を調整することが可能です。
* ピクチャーは参考のためにのみ。実際の製品であって基準になります。
| 容量 | 30L | 50L |
|---|---|---|
| 総容量 | 42L | 67L |
| 作業能力 | 30L | 50L |
| サイズ約 | 130x95x275cm | 130x95x295cm |
| タンクとジャケット最大使用圧力 | 3 bar (43.5 psig) / 4 bar (58 psig) | |
| タイプ | 両面タイプ円形タンク、外部燃料タンクは温度保護層付 | |
| 材質 | 媒体と直接接触- SUS316L、 他のすべて - SUS304 | |
| 表面処理 | 内部研磨 ≦ 25 Ra/in (0.6 μm)機械的研磨;電解研磨選択可能 外部研磨≦ 32 Ra/in(0.8 μm)機械的研磨;電解研磨選択可能 |
|
| 接続 | 顧客の需要に応じて接続器具の取付は設計します | |
| パイプとバルブ材質 | 製品や培養液との直接接触パーツ、内部電解研磨を使用SUS-316L EP (≤25 Ra/in) ステンレスチューブラー(BPE標準)
E. SUS304ステンレス鋼使用 |
|
| コントローラ | 10.4 inch工業用カラータッチスクリーン | |
| * 使い易いなグラフィカルな制御インターフェース、ハイセキュリティユーザアカウントと異なるアクセス権制御機能を含まれています * ボックスの外側はステンレスコントローラ使用(但し、100L及びこれ以上仕様の外箱のみ) * モジュラー化と標準化設計 (モジュールスライド): 人間工学の設計思想によります、簡単な操作を実現する、手入れが簡単かつに簡単にボトムバルブから製品を取ります * コントローラのメンテナンスページ及びシステム診断プログラムを含まれています *メモリーのすべての設定の自動化システムを内蔵し、いざに急な停電の場合、システムは停電前時点の状態に復帰する事が出来ます |
||
| 設定 | * 自動滅菌 *自動酦発酵プログラム * 制御弁 |
|
| DO |
|
|
| pH |
|
|
| パンプ |
|
|
| Temperature |
|
|
| 攪拌 |
|
|
| ガス給排気 | ガス供給と除湿機: 装置の内部のガス圧縮機や空気除湿機使用を使用します
|
|
設備のニーズ
| 容量 | 30L | 50L |
|---|---|---|
| 電源 | 三相電力220V (備考欄: 地元の電圧に応じてカスタマーズする事が出来ます) | |
| ガス | 少なくとも6 barg | |
| 60 L/min 流量 | 100 L/min 流量 | |
| 除湿される必要 | ||
| オイルのない事 | ||
| 工場周辺の給水 | 冷却水 (水道水, 最低温度は15℃以下であります, 軟水である) 最低圧力 2 bar |
|
| プロセス中で使用水源 | RO水 | |
| 装置スチーム | ≥ 2 bar; dry steam with no entrained condensate | |
| プロセスによって生成された蒸気 | ≥ 2 bar; dry steam with no entrained condensate | |
| 排水 | 現場にある排水; ≥ 1 inch | |
* 定置滅菌SIPバイオリアクター/發酵槽/酦發酵槽等はカスタマーズ注文は可能です。ローカル・エリア・マネージャーにお問い合わせ頂ければ評価する事が出来ます。
| 注文型番 | 製品記述 |
|---|---|
| FS-10L-220 | 定置滅菌SIPバイオリアクター/發酵タンク/酦発酵タンク10L,220V |
| FS-10L-380 | 定置滅菌SIPバイオリアクター/發酵タンク/酦発酵タンク10L,380V |
| FS-30L-220 | 定置滅菌SIPバイオリアクター/發酵タンク/酦発酵タンク30L,220V |
| FS-30L-380 | 定置滅菌SIPバイオリアクター/發酵タンク/酦発酵タンク30L, 380V |
添付ファイルの項目を選択
ガス混合器
このガス混合器は最大の独立酦発酵工程4種類のガスを供給するできます、ユーザは、細胞増殖条件を最適化なります。 これらのパラメータの溶存酸素およびpH値の数値には制御するために、ガス成分によってシステムへの供給を調整することができます。四つの手動メーターを調整するには、各ガスの制御することができます、四つのソレノイドバルブは自動的にオンまたはオフに培養条件を反応させることができます。ガス混合器は手動または自動モードであることができます。
酸素流量制御器
このオプション通じて溶存酸素基準の最高の制御を育成するために、このオプションのトラフィックコントローラをインストールします。このトラフィック制御の変動を正確に吸入空気量を調整し、酸素圧を防止することができます、実験的な状況の再現性の精度と制御を確保なります。
* 二次管理計画
* 単純化および自動化を一つになる
二酸化炭素/酸素ガス分析計
二酸化炭素と酸素濃度のために二酸化炭素/酸素ガス分析装置は、バイオリアクターができる排出を測定しました。その中、二酸化炭素の測定方法の濃度は拡散せず、赤外線検出器の自己較正を使用することであり、酸素濃度の部分が到達するために、電気化学的検出器によって監視されます。これらの情報を利用して、ユーザが細胞分析増殖および代謝パラメータを監視し続けることができます。
ORP プローブ
ORPプローブにはポーの発酵培地の酸化還元電位を測定する、これは嫌気性の重要な指標であります。この低メンテナンス、さらには繰り返し滅菌後、プローブを滅菌することができます、またの測定精度に影響を及ぼさありませんでした。
タンクの電解研磨（EIP）
表面処理槽の電解研磨衛生基準を満たします。
表面処理だけでなく、残りの残留物を最小化するために行われ、機械的研磨、電解研磨、比較的滑らかな表面を残します。
*これらの要件の完了は、もはや付加することができた後、これらのオプションは、リクエストに応じて初期の問い合わせであってはなりません。
移送管
タンクとの間の転送パイプ、完了しました製品およびブロス伝送のための責任、これは便利な操作を提供しています。迅速かつ簡単な操作を提供し、圧力と方向制御弁とを用いた自動変速機。
